Constaints and RBD 101

앞서

WARNING

옳지 않은 설명이나 보충이 필요한 설명은 저에게 연락해주시면 언제든 리비전을 적겠습니다. 해당 문서의 author 란에 함께 기재할 예정이며 문서의 하단에도 같이 기재하고 있습니다.

가정

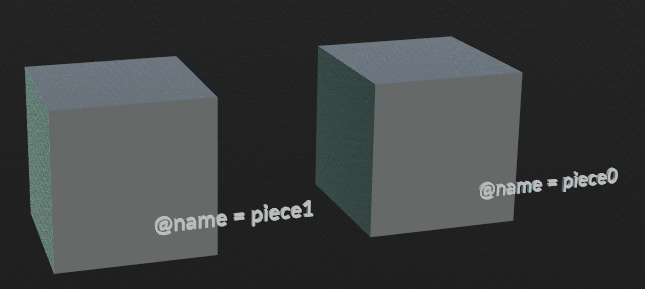

두 상자가 놓여져 있다고 가정하고 우리는 이 상자들을 piece 0, piece 1 지오메트리라 부르겠습니다. @name="piece0" 는 pack 된 지오메트리 이기 때문에 포인트 레벨의 어트리뷰트입니다. 기억해주세요.

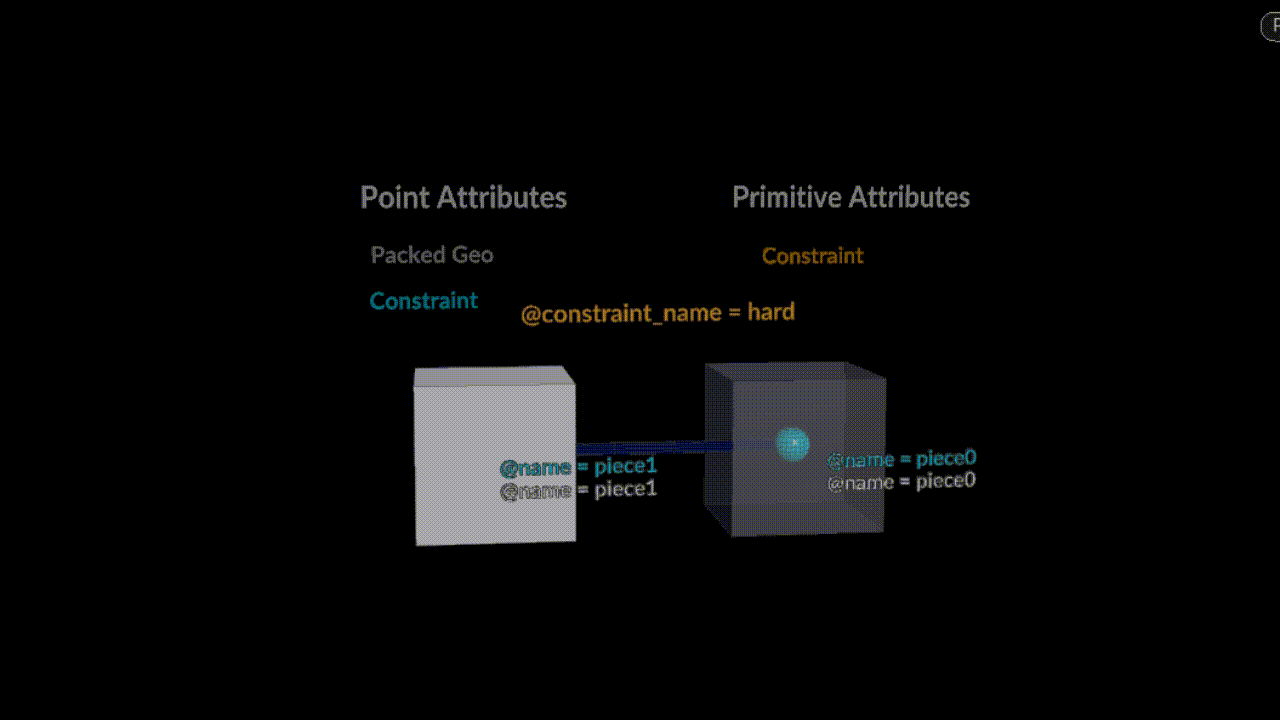

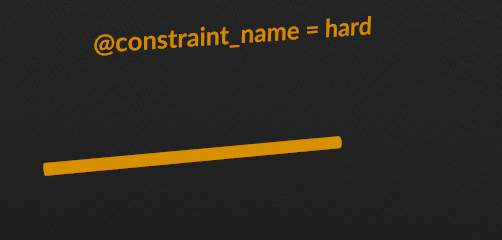

그리고 두 상자를 이어주는 끈이 있습니다. 이것을 Constraint 라 부르겠습니다. @constraint_name="Hard" 는 primitive 레벨에 위치합니다.

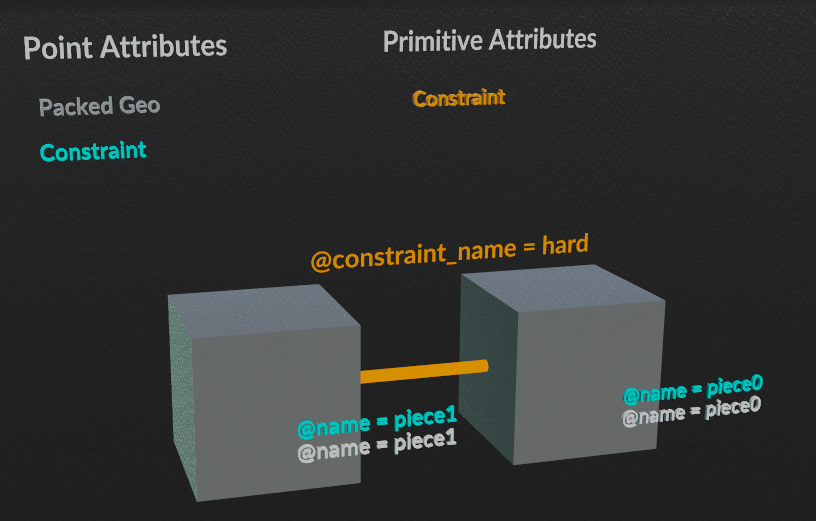

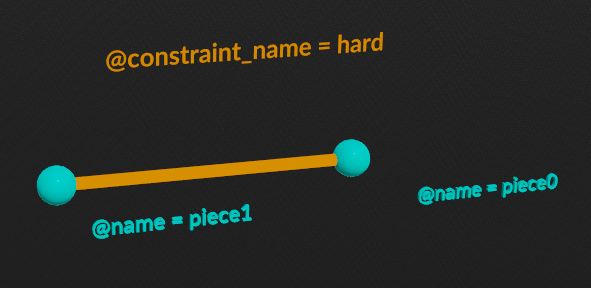

constraint 끈의 양 끝에 점들이 있겠죠? 이 두 point 들의 point attribute 인 @name을 지어줍니다.

자 이제.. 시작해볼까요?

Basics and Simulation

후디니에서는 polyline 을 통해 rigid body 의 constraints 를 구성할 수 있습니다. 이 컨스트레인트 라인의 끝에는 두개의 점이 있는데 이 점들은 geometry 이름을 point 레벨의 속성에 보관하고 있습니다.

물론 packed 된 geometry 들의 점들에도 point 레벨 속성에 같은 geometry 이름을 갖고 있습니다. 일치하지 않으면 해당 포인트는 어떤 프리미티브와 연결되어야 할지 찾을 수 없으므로 붙어있지 않겠죠?

WARNING

Hard Constraint 에는 @restlength 가 필요합니다. restlength는 두 물체의 간격을 저장하기 때문에 초기 단계에 설정이 필요합니다. 없으면 시뮬레이션 시작과 동시에 달라붙고 실제 거리보다 큰 값이 저장되면 시뮬레이션 시 늘어납니다.

재미를 위해 point wrangle을 달고 @restlength *= 5 해보세요.

예제에서는 우리는 converline SOP을 사용해 자동으로 계산할겁니다.

가정에서 구성한바와 동일하게 만들고 재생을 하면?

아주 간단하고 기본적인 constraint를 포함한 rigid body simulation이 완성되었습니다.

이름 없는 Constraint 으로 고정된 포인트 만들기

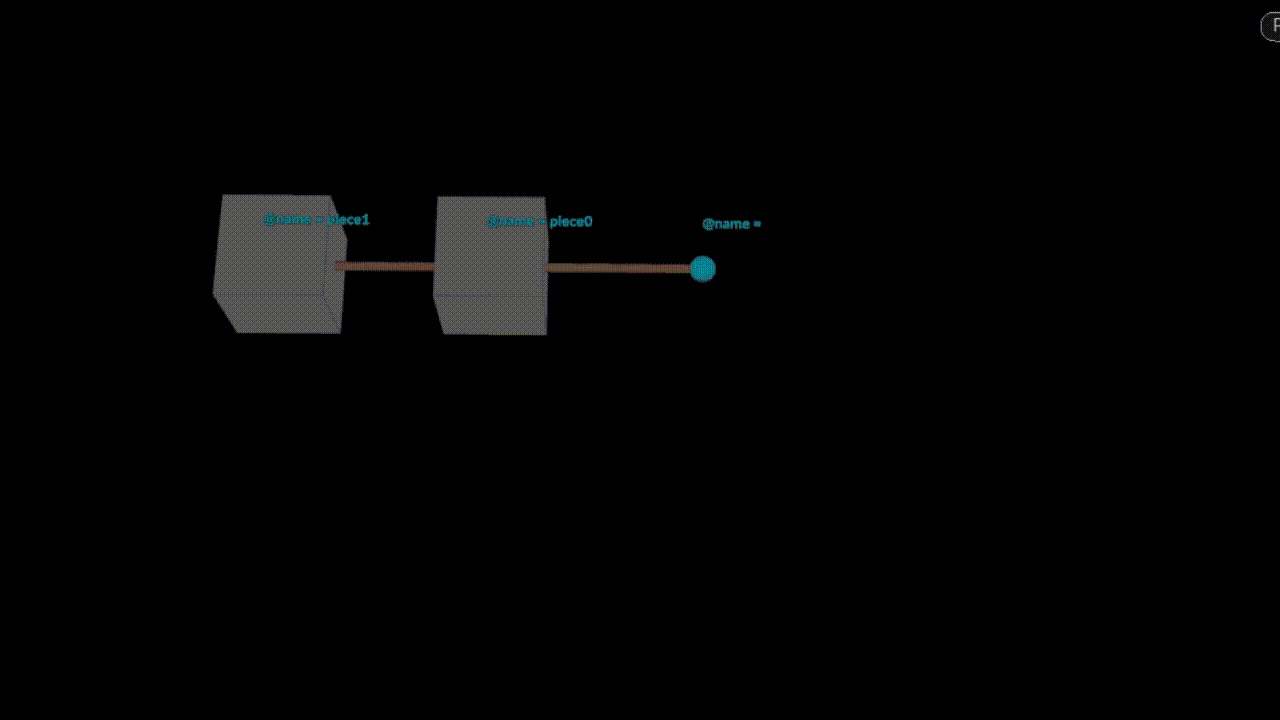

constraint 는 해당 포인트와 packed primitive의 @name 어트리뷰트가 일치해야 연결됨을 알려드렸습니다. constraint 에서 포인트를 하나 더 만들고 이름을 @name=""로 줘봅시다. 위치는 적당히 옮겨보시구요. 그렇다면'

constraint 에 null 네임을 주는것 말고 primitive 의 속성을 건드려 다르게 적용해볼 수 있습니다.

packed geometry 인것을 계속 감안해주세요. 왜냐햐면 우리는 @active 속성을 point level에 적용해야 하기 때문입니다.

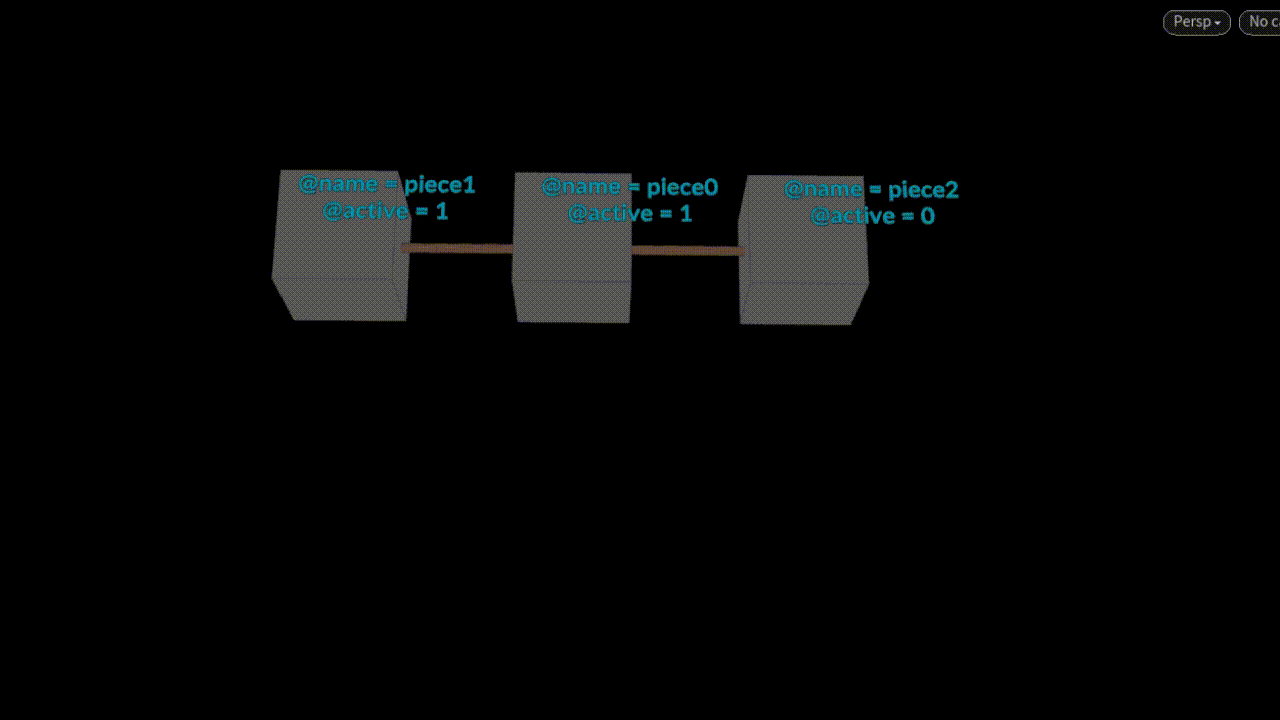

if(@name=="piece2")@active=0;
else @active=1;

와~ 신난다. 이제 더 많은것을 할 수 있을것 같은 느낌이 듭니다.

Constraint 의 종류

위 예제는 기본적으로 두 물체가 어떻게 연결되는지 이해시키기 위해 Hard 를 사용했지만 후디니의 Constraint 에는 여러 종류가 있습니다. 나열해보자면

Hard Constraint Glue Constraint Soft Constraint Spring Constraint

몇가지가 더 있지만 생략하겠습니다. 하나하나 알아볼까요..?

Hard Constraint

외부의 force에 깨지지 않으며 Constraint 의 @restlength 어트리뷰트, @constraint_type 지정이 반드시 필요합니다.

단단한 바벨을 떠올려봅시다.

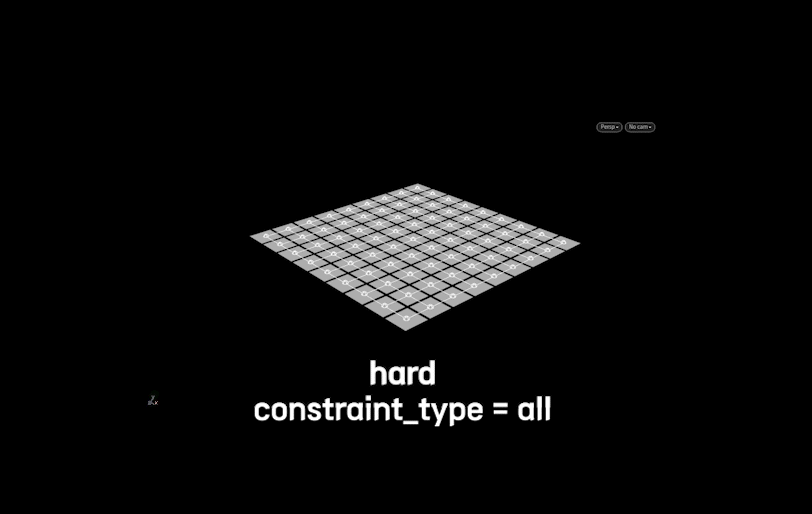

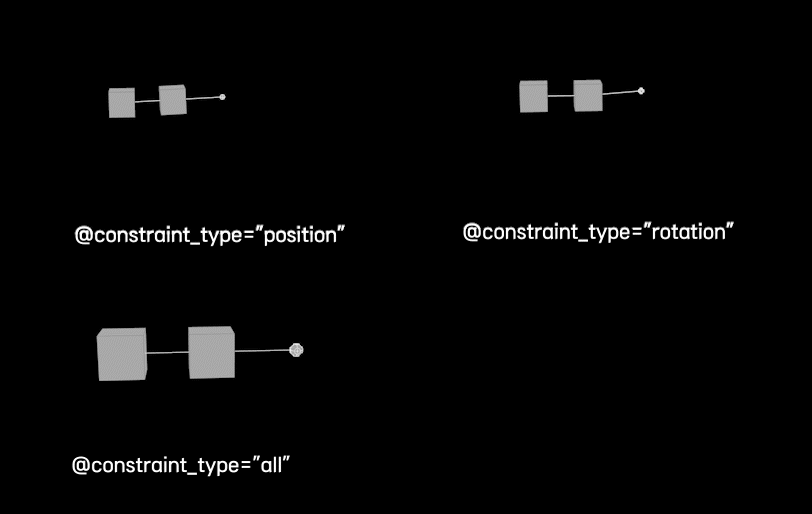

양 끝 두 점에 @constraint_type 라는 어트리뷰트도 있어야 합니다. 따로 지정되지 않을때에는 "position" 으로 간주됩니다. 헷갈리겠지만 position이 constraint 되는 것이라 @constraint_type = "position" 따라서 rotation인 회전이 자유로워 지고 반대는 .. 뻔하죠? position이 자유로워 집니다.

Soft Constraint

Hard constraint 에 비해서 rigid 한 느낌이 덜 한, 결국 복원력이 덜 하여 탄성이 잘 표현됩니다. Hard 와 마찬가지로 collider 의 impact나 force 로 부서지지 않습니다만 restlength 기준으로 constraint를 끊어줄 수 있습니다. Hard Constraint 의 @constraint_type을 포함하여 Stiffness, Propagation Rate, Half-Life 등의 어트리뷰트들이 있음.

Glue Constraint

부서지기 전까지는 하나의 물체처럼 움직입니다. 충분한 force가 가해질 경우 부서질 수 있게 @strength 어트리뷰트가 존재합니다.

요약

	Hard Constraint	Soft Constraint	Glue Constraint
끊어질 수 있는가	특별 조건을 주는 한	특별 조건을 주는 한	외부의 힘으로
유연한가	아주 딱딱함	stiffness 조절로 탄성 조절 가능	끊어지지 않는 한
대표 속성	s@constraint_type	s@constraint_type, @stiffness	@strength
